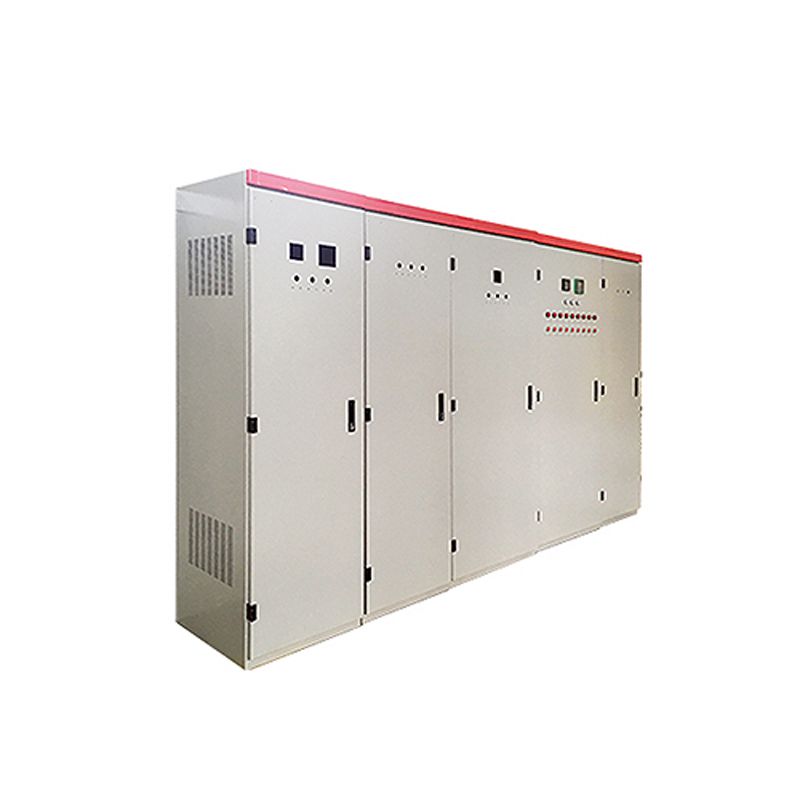

GGD低壓開關柜

發布單位:四川電器    發布日期: 2017-06-03


產品概述


GGD低壓開關柜是一種GGD型交流低壓配電柜,用于固定接線低壓配電柜,區分為GGD1\GGD2\GGD3三種類型,分段電流能力不同。
GGD低壓開關柜用于發電廠、變電站、廠礦企業等電力用戶,作為交流50-60Hz,、額定工作電流至3150A的配電系統中,作為動力、照明及配電設備的電能轉換、分配與控制之用。
GGD低壓開關柜產品具有,動熱穩定性好,結構新穎、合理、電氣方案切合實際,系列性使用性強,防護等級高等特點??勺鳛楦聯Q代的產品使用。


結構特點


■按用途分為:受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。

柜體結構


■ 柜架用8MF冷彎型鋼材局部焊接拼裝而成,構架上分別有按E=20mm和E=100mm模數排列的安裝孔,以提高產品裝配的通用性。
■ 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。
■ 1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構,柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。
■ 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便,門的折邊處有橡膠鑲條。
■ 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。
■ 柜體的頂蓋,可在需要時拆除,便于主母線的裝配和調整。


產品特點


■ 適用性強,主要元件選擇面寬,很多國產、進口品牌產品均可互換
■ 良好的安裝靈活性,今后即使主管部門強制淘汰某些產品時,由于GGD型柜具有良好的安裝靈活性,不會因為元器件的改型或更新而造成安裝困擾
■ 零部件采用模塊化標準設計,具有工模的安裝孔,通用系數等
■ 按照工業產品造型設計要求,采用黃金分割比的方法設計柜體和各部分的分割尺寸,使整柜美觀大方,面目一新
■ GGD柜設計時充分考慮到柜體運行中的散熱問題,在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出。而冷風不斷的由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱目的
■ 柜體面板采用噴塑工藝,附著力強,質感好,整柜呈亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境
■ 柜體的頂蓋在需要時即可拆除,便于現場主母線的裝配和調整,柜頂的四角裝有吊環,用于起吊和裝運
■ 整柜的防護等級為IP30,用戶也可以根據現場環境要求在IP20-IP40之間選擇


使用環境要求


1.環境溫度不高于+40℃,不低于-5℃。
2.產品安裝使用時,使用地點的海拔高度不超過2000M。
3.周圍空氣相對濕度不大于90%(+25℃)。
4.設備應安裝在無劇烈震動和沖擊的地方,以及不足使電器元件受到腐蝕的場所。
5.周圍空氣相對濕度在高溫度40度時不超過5%,在較低溫度時允許有較大的相對溫度,應考慮到由于溫度的變化可能會偶然產生凝露的影響
6.設備安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所
7. 用戶有特殊要求時可與四川電器集團股份有限公司協商解決


電氣參數




用戶在訂貨時應注明


  • ? 斷路器型號,名稱及訂貨數量
  • ? 斷路器額定電壓,額定電流及額定短路開斷電流
  • ? 額定操作電壓
  • ? 備品,備件的名稱及數量
  • ? 用戶若有其他特殊需求,可在訂貨時說明
  • ? 產品咨詢電話:028-63155909
